指向性技術用于收集期望方向的聲音同時削弱其它方向的聲音，它可以幫助助聽器配戴者提升在多種噪音環境下的語言識別。現在沒有任何電子線路能完全從背景聲中分離出語言信號，尤其是當背景噪音也是語音信號時(例如餐廳)。
為了幫助人們能在噪聲環境中聽得更清楚，解決方案之一就是不讓噪音進入信號處理線路中去，現在最好的辦法就是采用指向性技術。實現助聽器指向性的方法很多，根據所采用麥克風的不同，可以歸納為以下幾種模式：
1.單個指向性麥克風
2.一對全向性麥克風
3.由三個或更多麥克風組成的陣列
下面分別介紹這幾種指向性模式的原理和結構。
1. 指向性麥克風

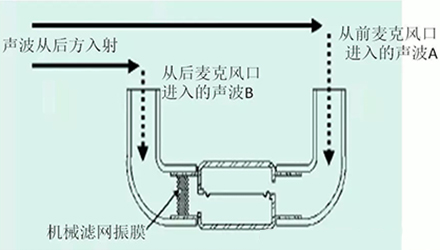

指向性麥克風有兩個入聲口，呈前后方向排列，指向性麥克風的工作原理十分簡單：
從助聽器后面?zhèn)鱽?lái)的聲波將首先傳遞進入麥克風的后入聲口，這部分聲波(聲波A)進入麥克風口后將遇到一個機械濾網，這將使聲波延遲，這個濾網對聲波的延遲被稱為內部延時Ti。
同時，聲波還將向前傳播到達前麥克風口(聲波B)，由于兩個麥克風口之間有一定的距離，聲波從后麥克風口到達前麥克風需要一定的時間，這一時間被稱為外部延時Te。
如果這個機械濾網對聲波的延時被設計成正好等于外部延時Te，則當聲波B到達麥克風的前口并使連通著前口的麥克風前半腔體壓力產生變化時，聲波A也正好進入麥克風后半腔，由于聲波A和聲波B將在各自腔體內產生非常接近的聲壓，在振膜的兩側沒有壓差存在。因此不能引起振膜振動也沒有電信號會產生。由此可見，指向性麥克風已有效在消除了從后側來的聲波，并且阻止這些信號進入線路。
2. 雙麥克風系統

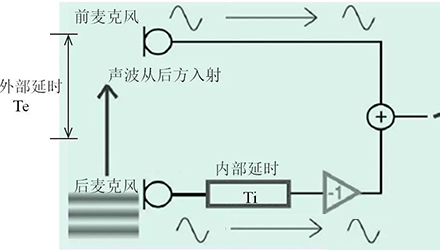

上述指向性麥克風的這種工作方式也可以由兩個全向性麥克風來達成(如下圖)。雙麥克風系統中采用了一個電子延時器(模擬或數字)，用于延遲來自后麥克風的聲音信號。而且，如果該電子延時即內部延時Ti被設定等于外部延時Te時(即聲波從后麥克風傳遞到前麥克風所需時間)，兩個信號將在一個減法器中完全抵消，因此來自后側的聲音被消除了。
相對于指向性麥克風，雙麥克風系統的優勢是明顯的，首先雙麥克風系統具有很高的靈活性。在一個指向性麥克風中，延時比是由麥克風制造商固定的，因此，只有一種指向性特性可獲得。
在一個雙麥克風系統中兩個麥克風口間的距離和內部延時可以由助聽器制造商調整，有些助聽器通過多程序設置多種極性圖可以由用戶根據不同的聽力情景選擇最合適的極性圖。當然，其中某一個聽力程序必須是全向性狀態，因?yàn)榇蟛糠致犃η榫跋拢蛐匀允亲詈线m的。
雙麥克風系統的另一個優勢是麥克風噪音低;此外，雙麥克風系統可實現抵消槽自適應;并且雙麥克風系統還可以減少低頻滾降的影響，減少低頻頻響損失。
3. 三麥克風系統

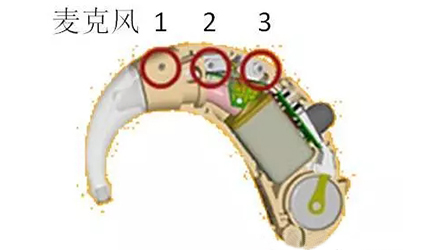

三麥克風系統在一個耳背機里整合三個全向性麥克風，在水平方向前后排列，麥克風1在前，麥克風3在后，而麥克風2居中。

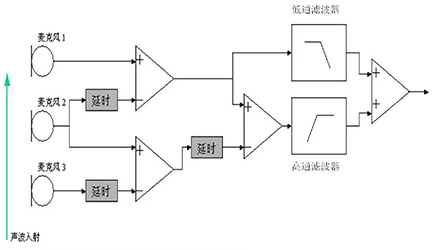

下圖顯示了三個麥克風輸出在助聽器線路內的處理過程，三個雙麥克風處理模式呈塔狀分布組成二階差分抵消器。其中麥克風1和2、麥克風2和3各組成一個雙麥克風系統，而兩個系統的輸出再次被送入一個抵消器中，通過三次對后向信號的抵消，三麥克風獲得了極高的指向性指數。但是由于低頻滾降的存在，低頻信號也被削減很多。從第二階抵消器輸出的信號雖然有很高的指向性指數，但對低頻信號(1000Hz以下)的靈敏度大幅下降，使聲音音質受損，甚至還會減少言語信號的可聽度。
因此在三麥克風系統中，低頻部分是讓雙麥克風系統的輸出通過低通濾波器后獲得的，而只有高頻部分采用高通濾波器從二階抵消器輸出信號中獲得，最后高低頻信號進入加法器疊加以獲得完整信號。
